Implantez des chantiers plus rapidement et guidez des machines grâce aux stations totales robotisées

Effectuez des travaux de topographie et d'implantation en solo ou exécutez des tâches de guidage de machines

Prendre contact
Hero Image

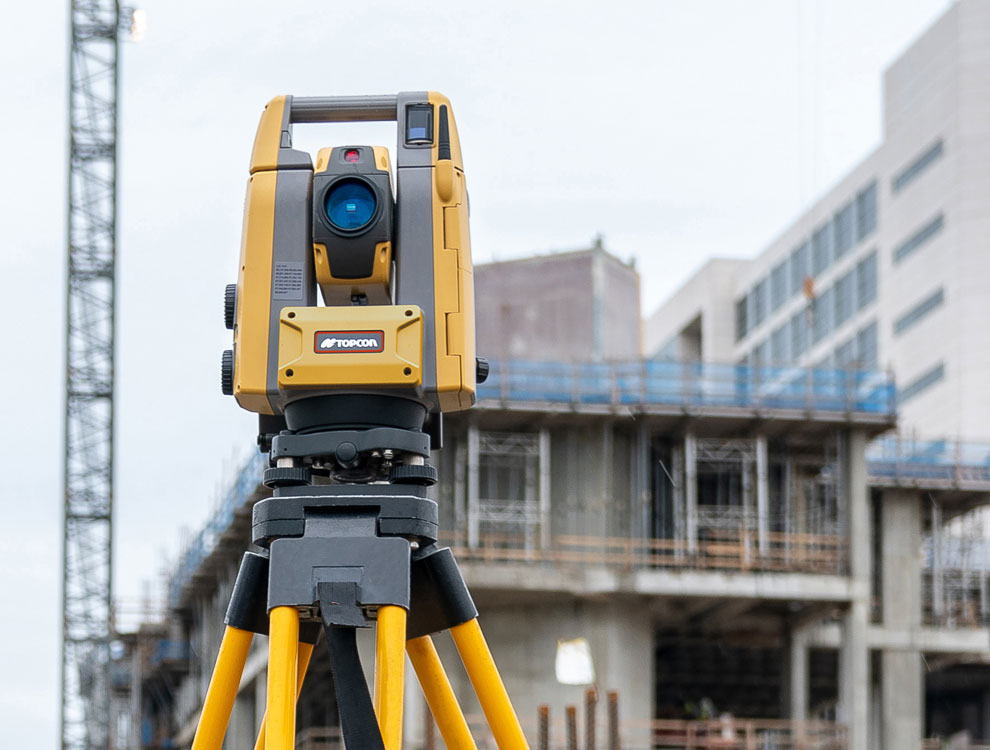

Pourquoi utiliser des stations totales robotisées ?

Les stations totales robotisées permettent de mesurer les distances et les angles pour mener à bien divers types de projets, que ce soit dans les domaines de la construction, de la cartographie, de l'ingénierie ou de la topographie. Outre leurs fonctionnalités de mesure, ces appareils polyvalents peuvent également interagir avec les plateformes de guidage de machines pour offrir un résultat en 3D précis, même lorsque les signaux satellites ne sont pas disponibles.

Pourquoi utiliser des stations totales robotisées ?

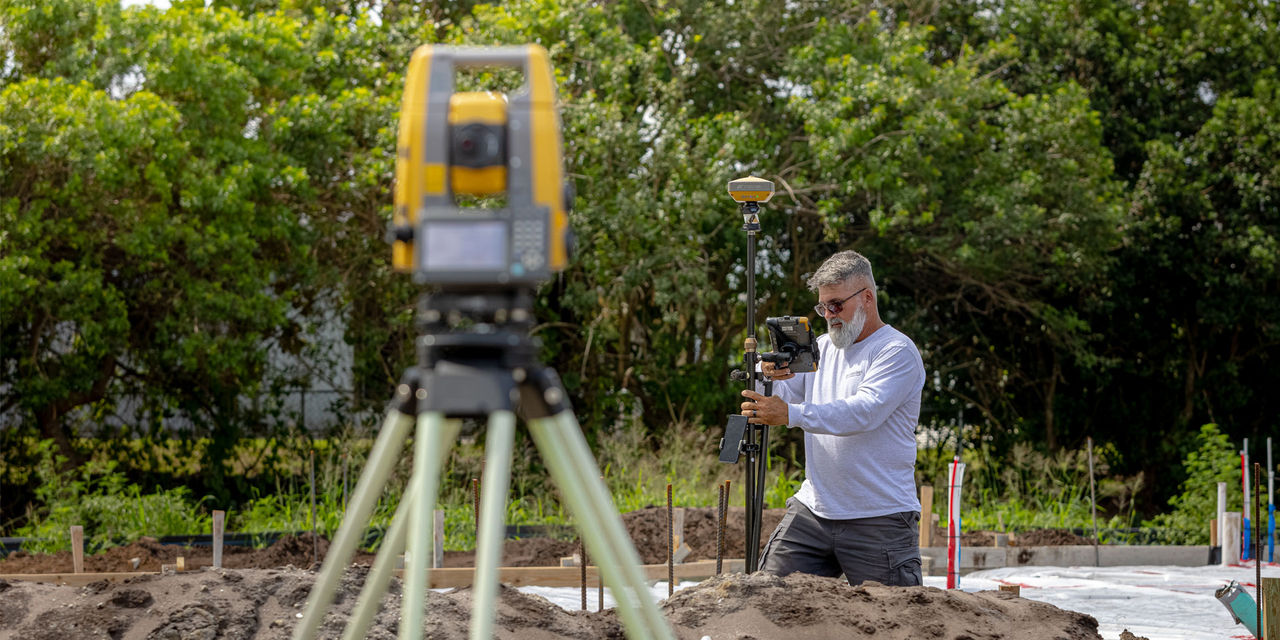

Pour la topographie

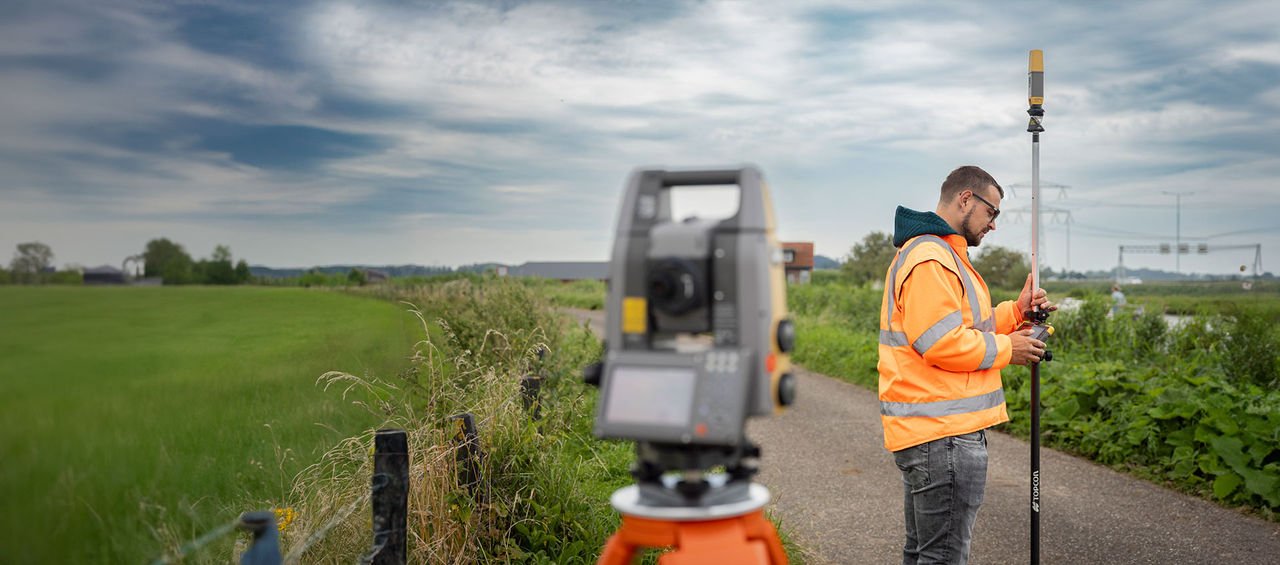

Les stations totales robotisées sont souvent utilisées par les géomètres travaillant seuls pour créer des cartes tridimensionnelles des zones du projet, des conceptions et des calculs de volume, pour vérifier la conformité à l'exécution ou les limites de propriété et pour contrôler le nivellement.

Pour la topographie

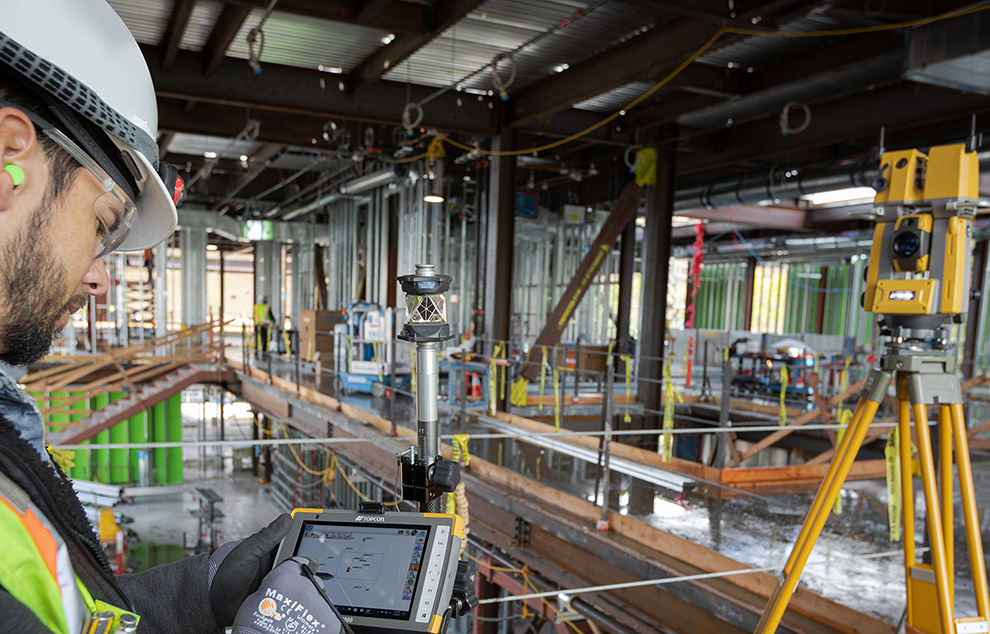

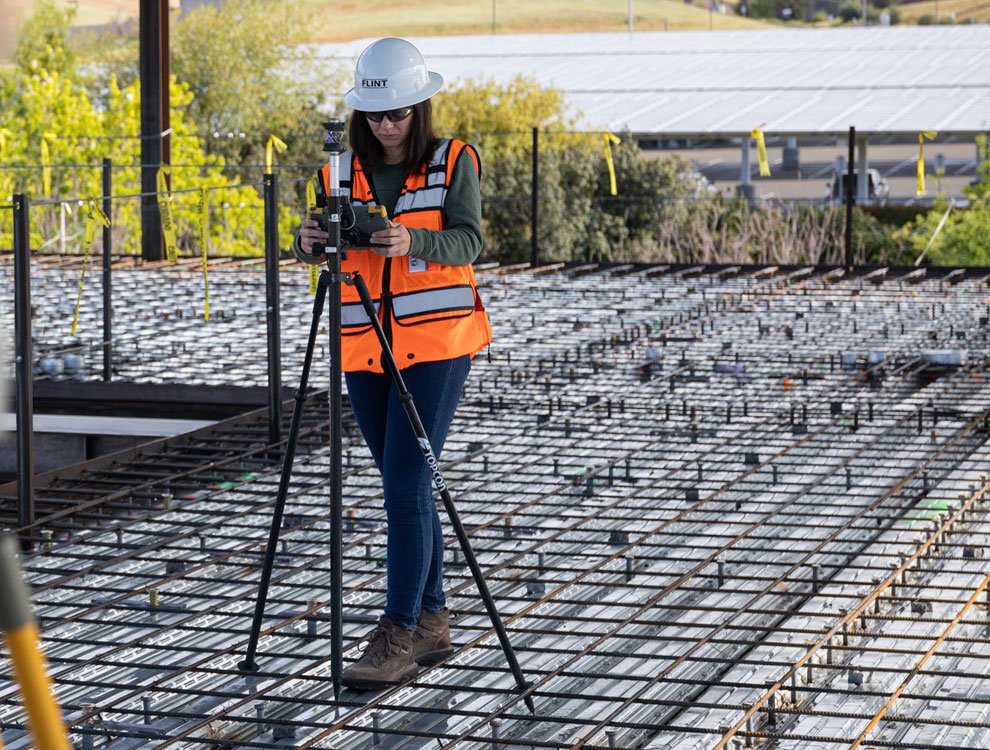

Pour l'implantation et les mesures contractuelles

Les stations totales robotisées peuvent également servir à délimiter des chantiers, tracer des points sur les couches de béton, vérifier les élévations, calculer les dimensions des structures et s'assurer que les équipements et le matériel sont installés au bon endroit.

Pour l'implantation et les mesures contractuelles

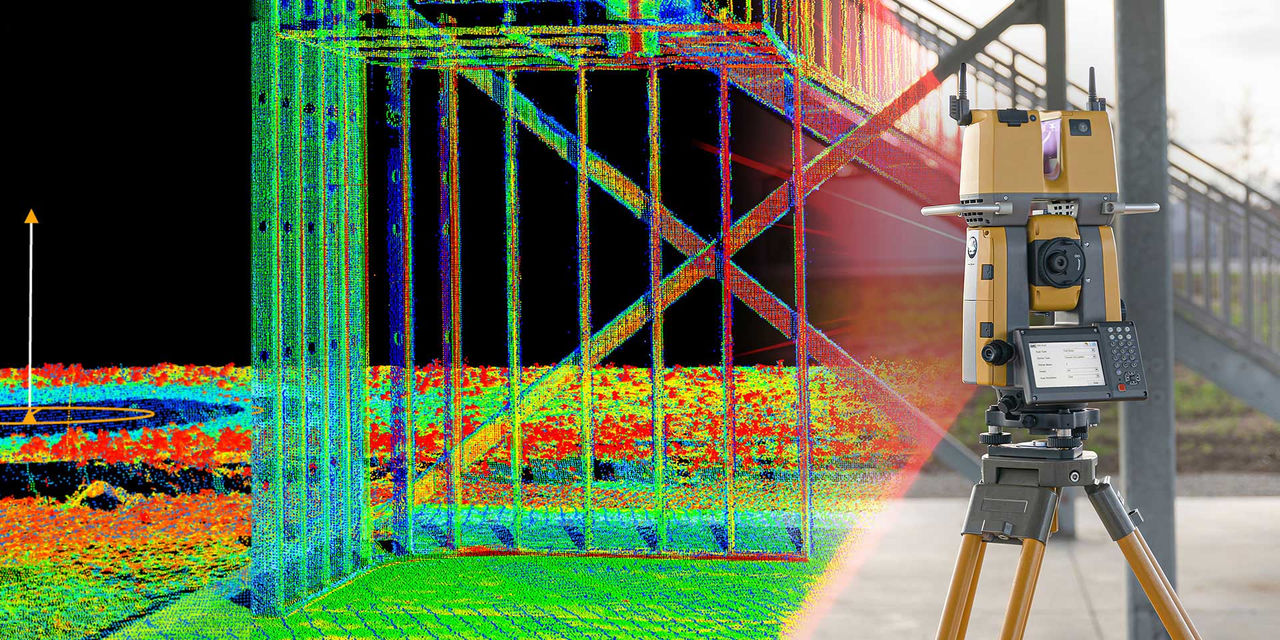

Vérification de la construction

Parmi les instruments de la série GTL, on trouve aussi un scanner intégré permettant aux équipes VDC de générer des nuages de points pour vérifier la qualité de construction par rapport aux dimensions du modèle BIM.

Vérification de la construction

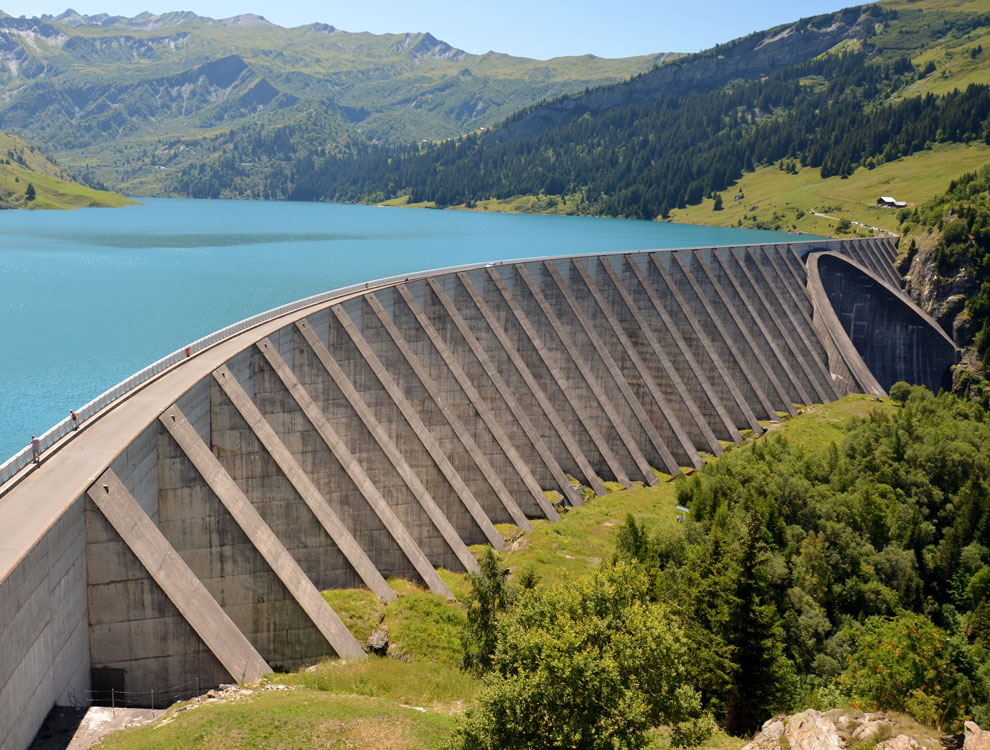

Pour le génie civil

Les projets de génie civil utilisent souvent les stations totales robotisées pour mesurer les angles et la longueur des ponts, des bâtiments, des routes, des voies ferrées, des plans d'eau et des infrastructures essentielles. Les instruments de la série MS peuvent être utilisés pour surveiller l'état des structures, les déplacements et les déformations.

Pour le génie civil

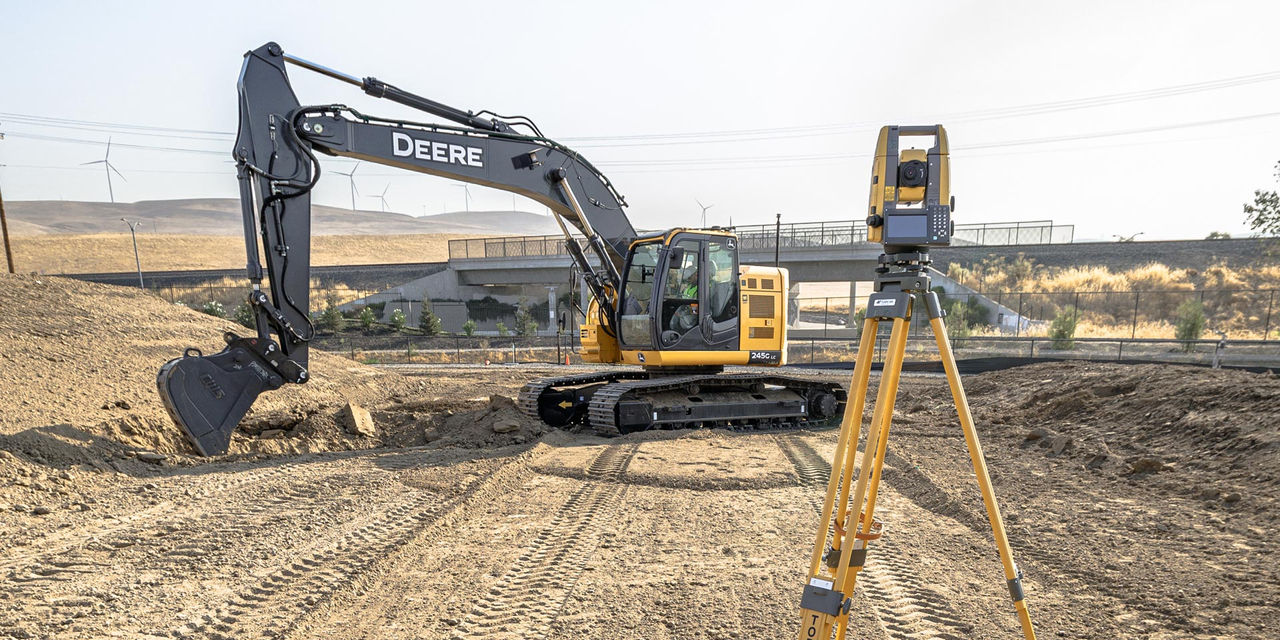

Pour le guidage de machines

Le guidage de machines par stations totales ou les LPS (Local Positioning Systems, systèmes de positionnement local) peuvent être utilisés avec des prismes à 360 degrés montés sur des équipements de construction lourds lorsque les données de localisation et de hauteur sont essentielles et les méthodes de positionnement par satellite ne sont pas idéales. Lorsqu'un chantier est soumis à des conditions difficiles, telles qu'une forte couverture arborée, des tunnels ou autre, l'utilisation des LPS est alors nécessaire.

Pour le guidage d'engins

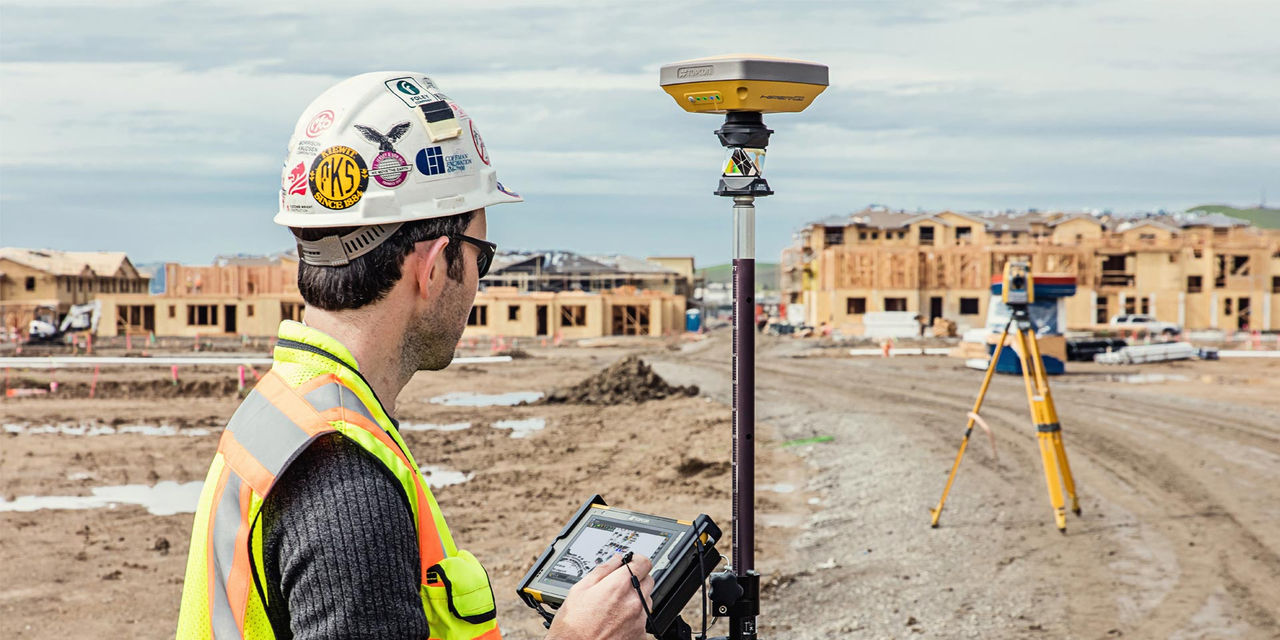

Restez connecté par la ligne de visée et les solutions GNSS/GPS

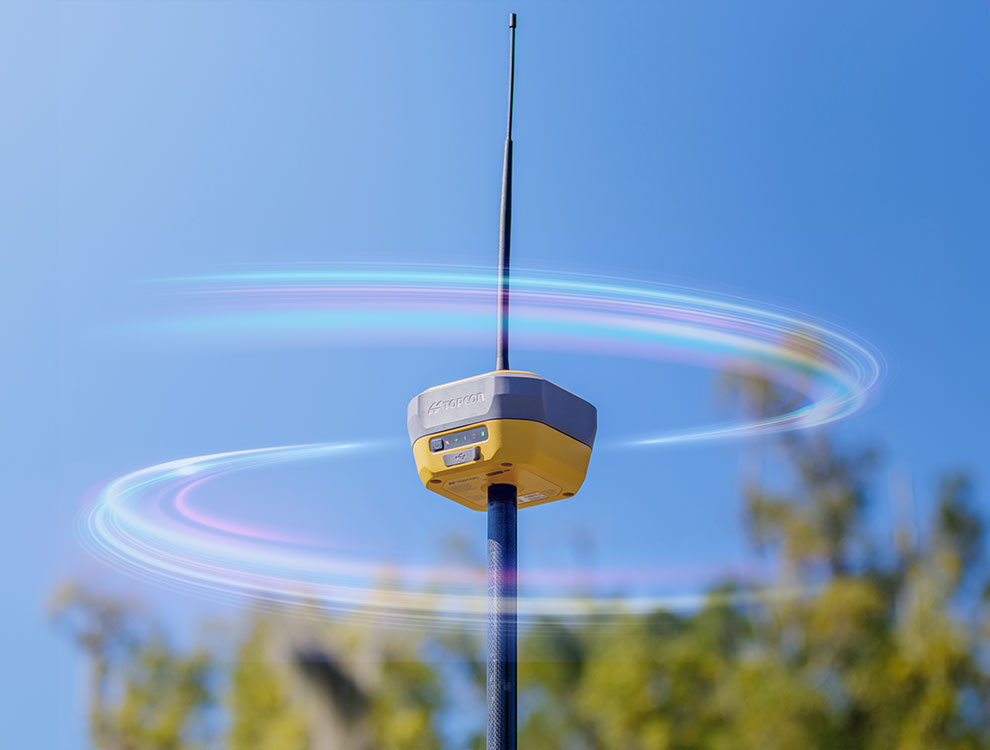

La technologie Hybrid Positioning™ allie le positionnement GNSS (parfois appelé GPS) et les mesures robotiques optiques sur une seule canne de rover. Finalisez vos projets rapidement et avec précision en alternant facilement entre les modes basés sur prisme et sur satellite lorsque vous perdez la ligne de visée, la réception par satellite, ou que vous rencontrez d'autres difficultés sur le chantier.

Télécharger la brochure
Restez connecté par la ligne de visée et les solutions GNSS/GPS

Quelle station totale robotisée est la mieux adaptée à votre travail ?

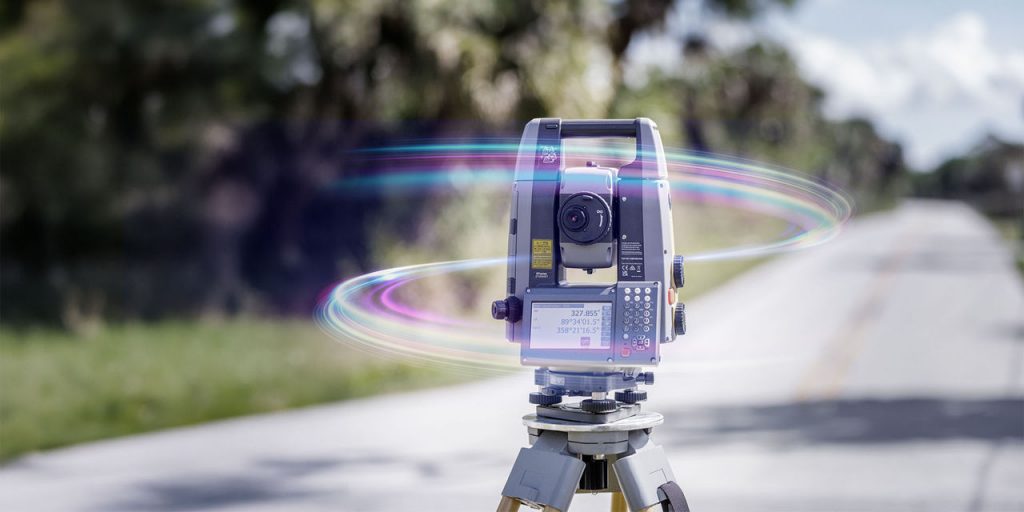

Les stations totales des séries GT, LN, GTL et MS de Topcon sont dotées de puissants instruments de mesure électronique des distances (IMED), d'une longue autonomie de batterie, d'un suivi de prisme avancé, de modes de communication via Wi-Fi et d'une grande capacité de mémoire. Elles sont également conçues pour fonctionner dans des conditions difficiles et résistent à l'eau.

Le matériel idéal pour votre application dépend de facteurs tels que la portée, les exigences de précision, les capacités de positionnement hybride et d'autres facteurs. Le tableau suivant montre les différences de spécifications clés dans la gamme de stations totales robotisées de Topcon.

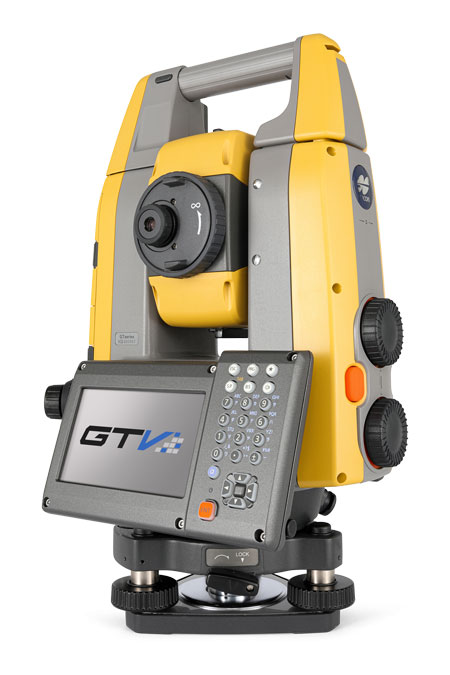

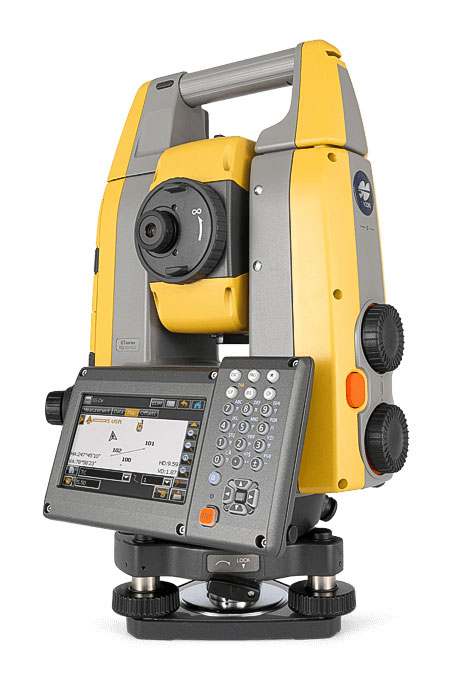

GT-1200/600

Utilisations idéales

Topologie des chantiers et des terrains, implantation, contrôle des nivellements, jalonnement, guidage de machines

Précision angulaire

GT-1200 : 1”, 2”, 3”
GT-600 : 2”, 3”, 5”

Distance - prisme

GT-1200 : 5 000 m
GT-600 : 4500 m

Distance - sans prisme (sans réflecteur)

GT-1200 : 1 000 m
GT-600 : 800 m

Positionnement hybride

Oui

Auto-nivellement avec un seul bouton

---

Compatibilité RC-5A

Oui

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

En option

Plus d'informations sur le modèle GT-1200/600
Fiche technique du modèle GT-1200/600

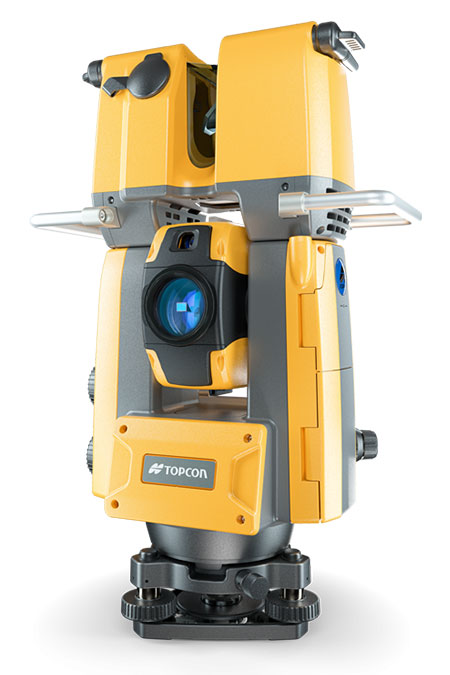

GTL-1200

Utilisations idéales

Vérification de construction, balayage, topologie des chantiers et des terrains, implantation, jalonnement

Précision angulaire

2”, 3”


Distance - prisme

6 000 m


Distance - sans prisme (sans réflecteur)

1 000 m


Positionnement hybride

Oui

Auto-nivellement avec un seul bouton

---

Compatibilité RC-5A

---

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

En option

Plus d'informations sur le modèle GTL-1200

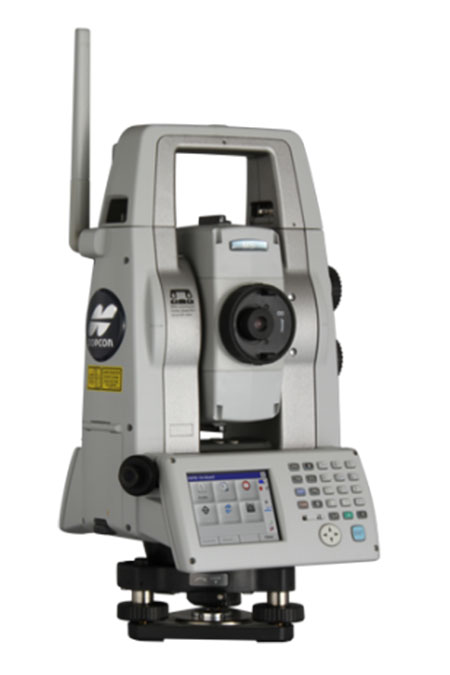

MS AXII

Utilisations idéales

Surveillance, topologie des chantiers et des terrains haute précision, jalonnement, implantation

Précision angulaire

0,5”, 1”


Distance - prisme

3 500 m


Distance - sans prisme (sans réflecteur)

100-400 m
Cible réfléchissante : 200 m

Positionnement hybride

---

Auto-nivellement avec un seul bouton

---

Compatibilité RC-5A

Oui

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

En option

Plus d'informations sur le modèle MS AXII

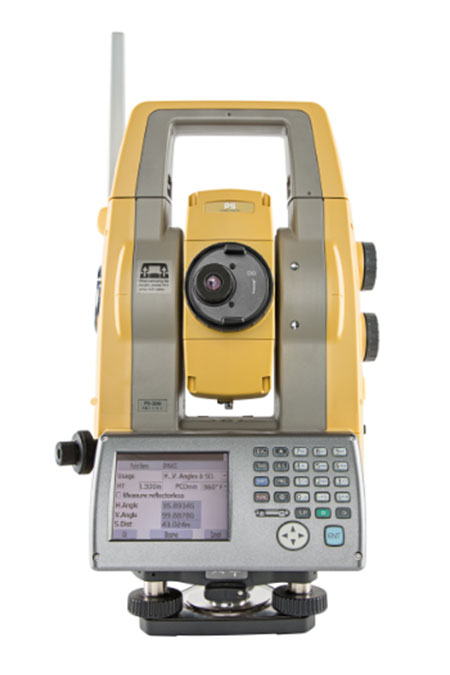

PS-200

Utilisations idéales

Guidage de machines

Précision angulaire

1”, 3”

Distance - prisme

6 000 m

Distance - sans prisme (sans réflecteur)

1 000 m

Positionnement hybride

---

Auto-nivellement avec un seul bouton

---

Compatibilité RC-5A

Oui

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

En option

Plus d'informations sur le modèle PS-200

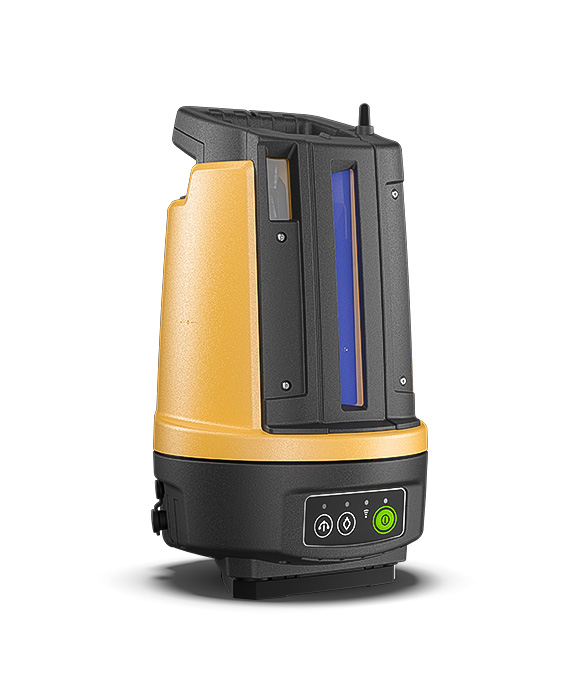

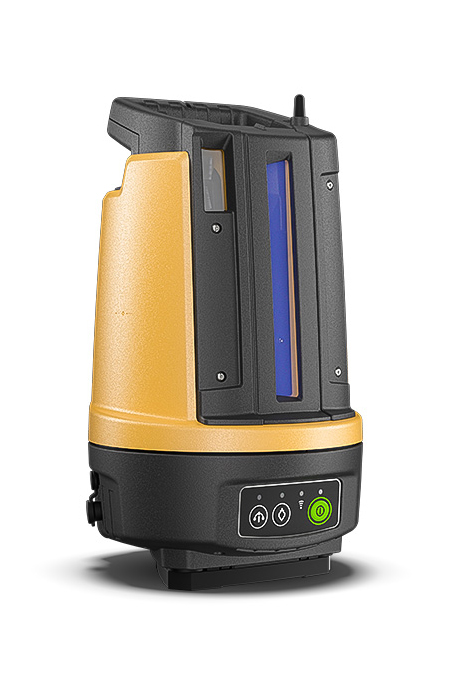

LN-150

Utilisations idéales

Installation facile et implantation rentable, contrôle de nivellement, guidage de machines

Précision angulaire

5"

Distance - prisme

130 m

Distance - sans prisme (sans réflecteur)

---

Positionnement hybride

Oui

Auto-nivellement avec un seul bouton

Oui

Compatibilité RC-5A

---

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

De série

Plus d'informations sur le modèle LN-150
GTL-1200

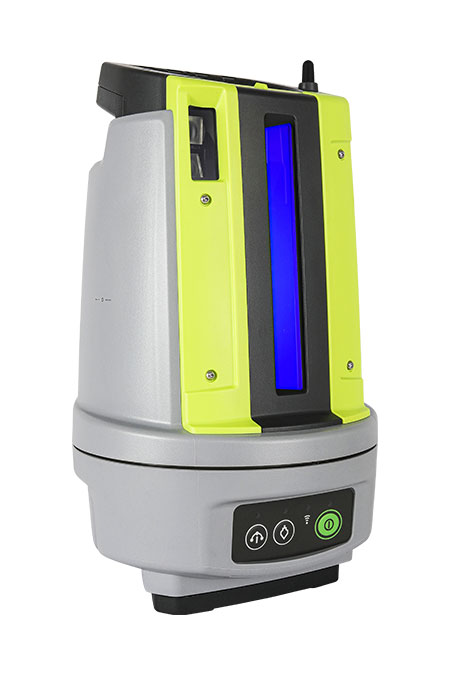

LN-50

Utilisations idéales

Installation facile et implantation rentable pour les entrepreneurs

Précision angulaire

5"

Distance - prisme

50 m

Distance - sans prisme (sans réflecteur)

---

Positionnement hybride

Oui

Auto-nivellement avec un seul bouton

Oui

Compatibilité RC-5A

---

Indice d'étanchéité à l'eau et à la poussière

IP65

Fil à plomb laser

De série

Plus d'informations sur le modèle LN-50

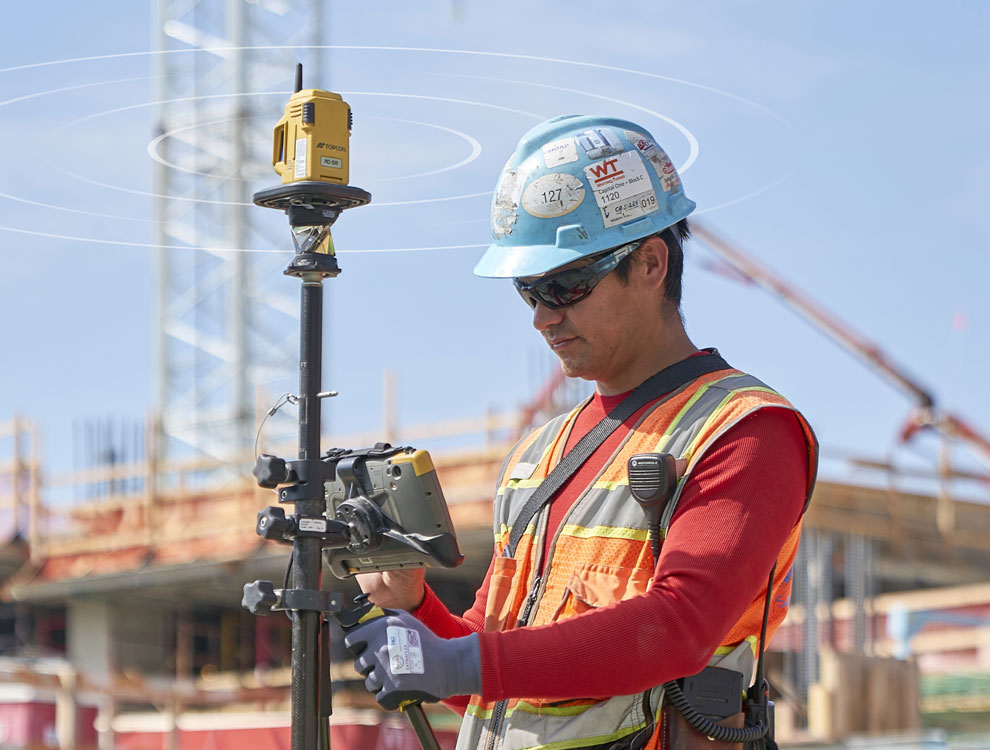

Un verrouillage du prisme rapide et facile

Si vous travaillez sur un chantier chargé, les encombrements peuvent parfois perturber le verrouillage entre la station totale et la canne porte-prisme. Le processus de reverrouillage entraîne des retards et des temps d'arrêt.

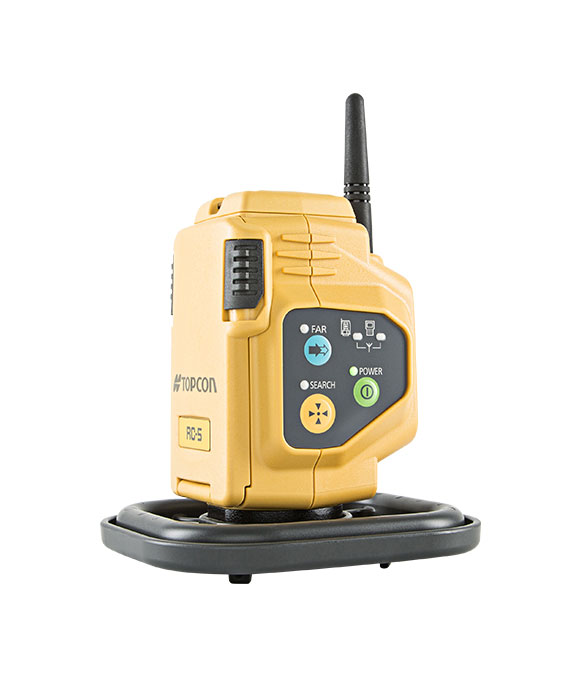

Les accessoires RC-5A permettent de verrouiller à nouveau la connexion au prisme de manière simple et rapide lorsque la ligne de visée a été interrompue. Il vous suffit d'utiliser le logiciel de terrain et la station totale robotisée détectera le faisceau laser en forme d'hélice émis par le RC-5A et procédera à un nouveau verrouillage, en quelques secondes seulement.

  • Réacquisition du prisme par simple toucher jusqu'à 300 mètres
  • Étendue de la portée de communication des instruments jusqu'à 600 mètres grâce à Longlink™
  • Étanchéité IP-55
  • Autonomie de 40 heures
Un verrouillage du prisme rapide et facile

« Sur le terrain, nous rencontrerons toutes sortes de problèmes. Mais notre matériel et nos logiciels Topcon n'en feront pas partie. »

- Garrett Spease, géomètre, Affinis Corp (entreprise de génie civil)
