Replantee obras más rápido y controle máquinas con las estaciones totales robóticas

Puede ser un equipo de una persona para el levantamiento y el replanteo o puede ejecutar tareas de control de máquinas

Póngase en contacto
Hero Image

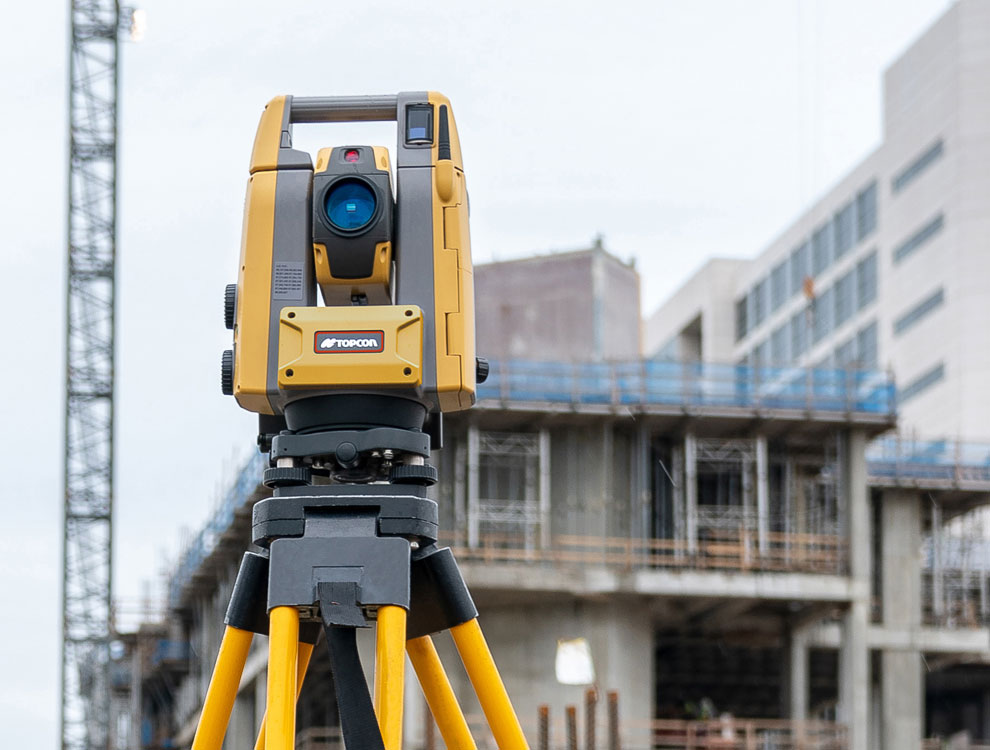

¿Por qué usar una estación total robótica?

Las estaciones totales robóticas ayudan a medir distancias y ángulos en diferentes tipos de proyectos, por ejemplo, en construcción, cartografía, ingeniería o topografía del terreno. Además de realizar mediciones, este tipo de instrumentos son muy versátiles y también pueden interactuar con plataformas de control de máquinas para proporcionar una operación de precisión en 3D, incluso cuando las señales por satélite no son una opción.

¿Por qué usar una estación total robótica?

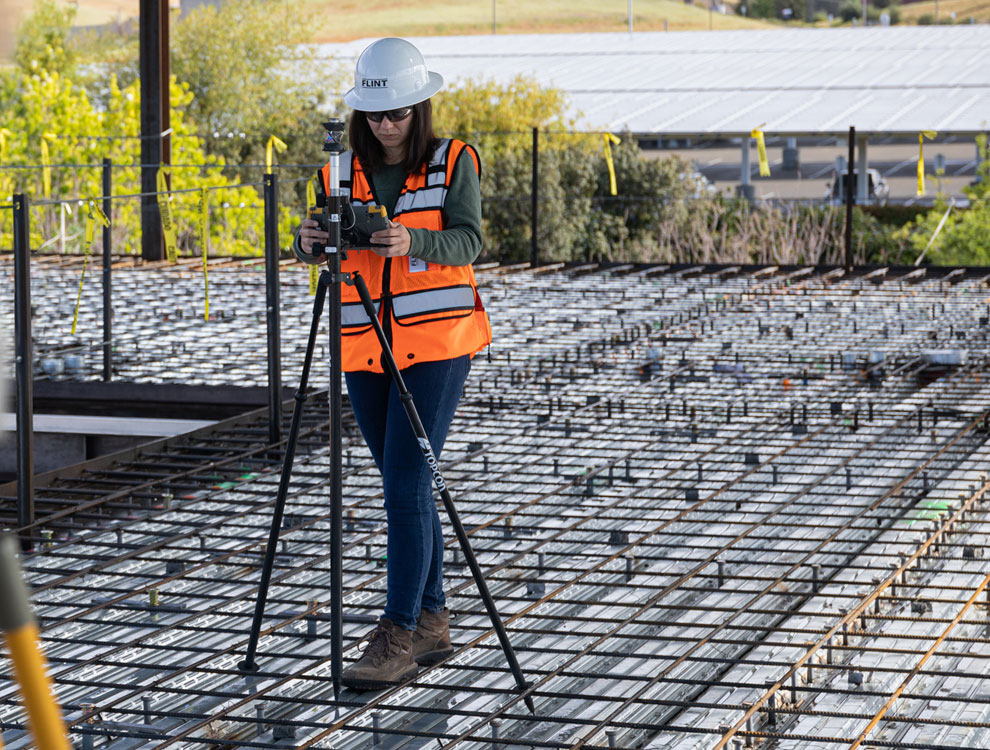

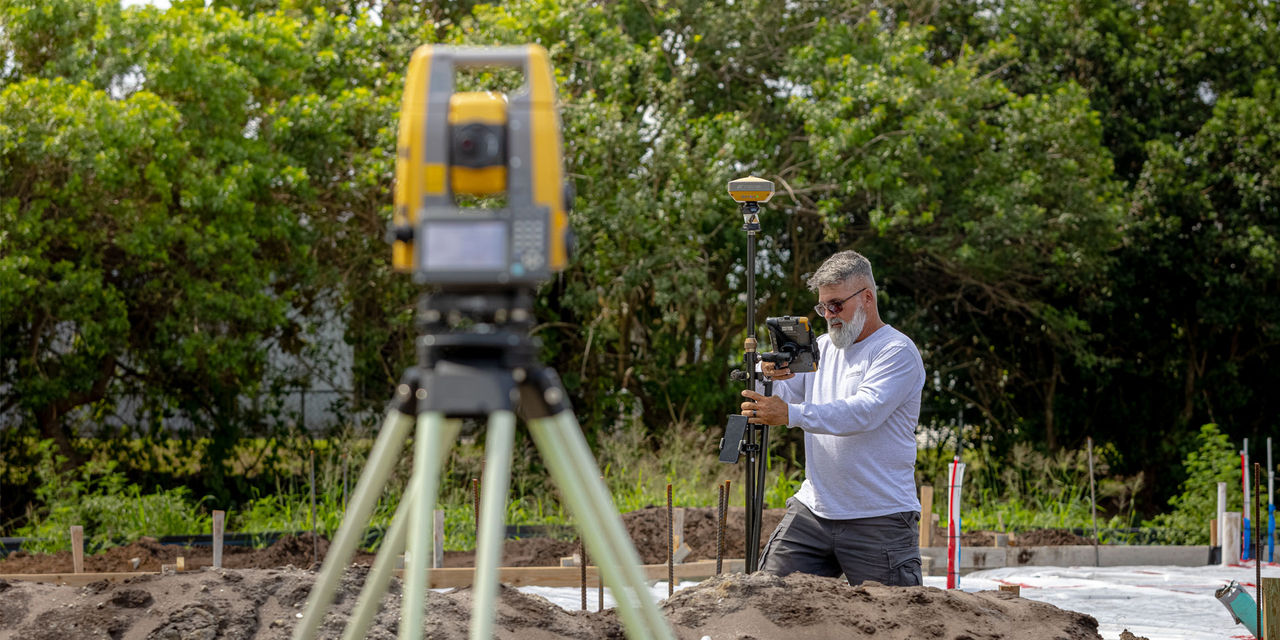

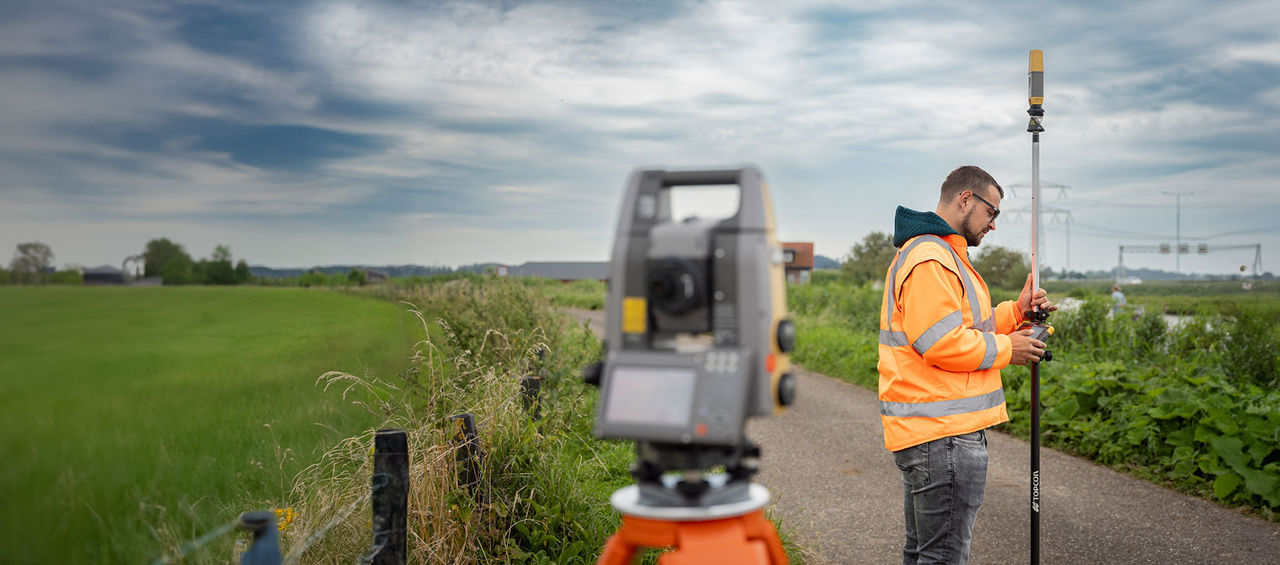

Usos en topografía

Los "equipos de topografía de una sola persona" suelen usar estaciones totales robóticas para crear mapas tridimensionales de las áreas del proyecto, diseños y cálculos de volumen; para verificar las condiciones según la construcción o los límites de las propiedades; y también para comprobar la nivelación.

Usos en topografía

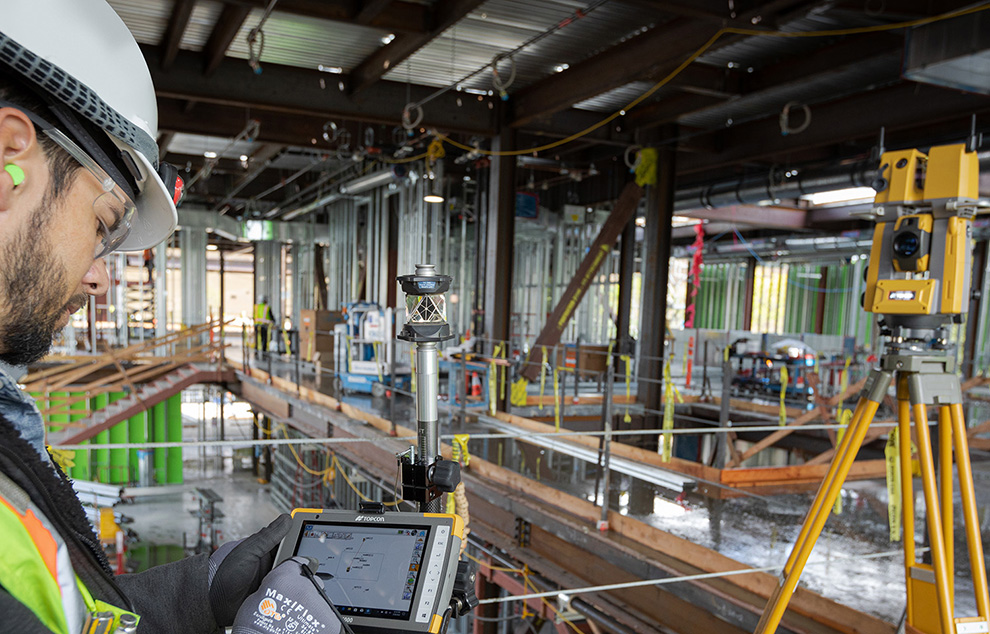

Replanteo y medición de obras

Las estaciones totales robóticas se pueden usar para demarcar obras, replantear puntos en plataformas de hormigón, verificar elevaciones, calcular dimensiones de edificios, y asegurarse de que los equipos y los accesorios se instalan en las ubicaciones correctas.

Replanteo y medición de obras

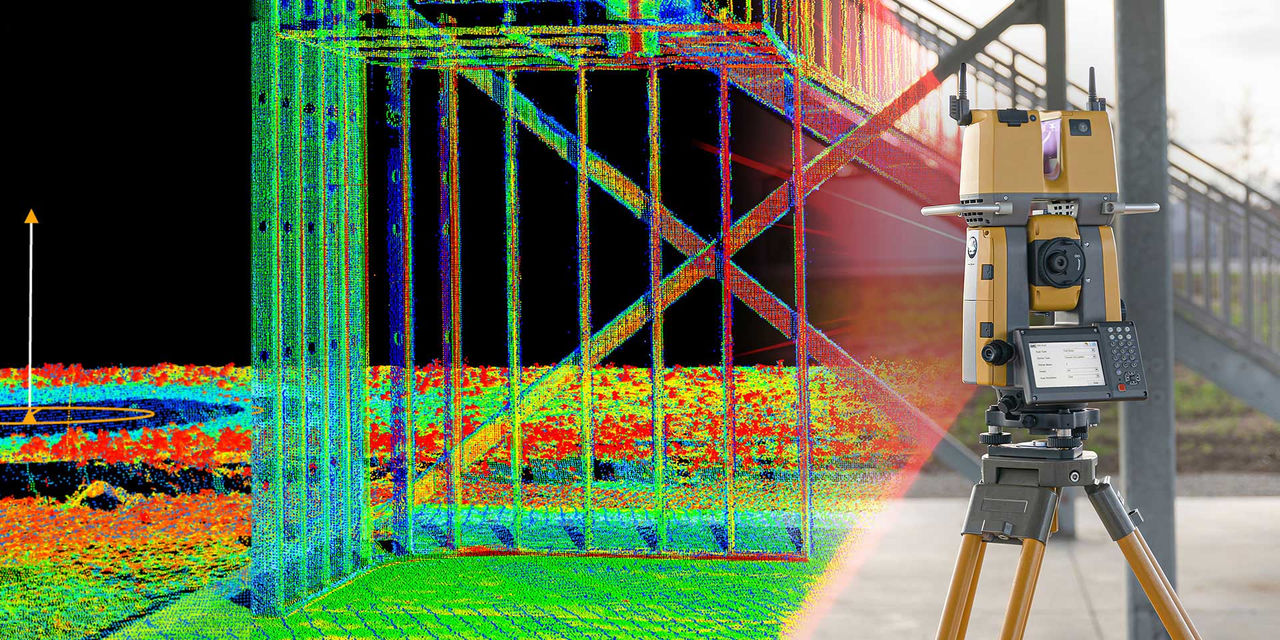

Verificación de la construcción

Los instrumentos de la Serie GTL también incluyen un escáner incorporado que puede ayudar a los equipos de VDC a generar nubes de puntos para verificar la calidad de la construcción en comparación con las dimensiones del modelo BIM.

Verificación de la construcción

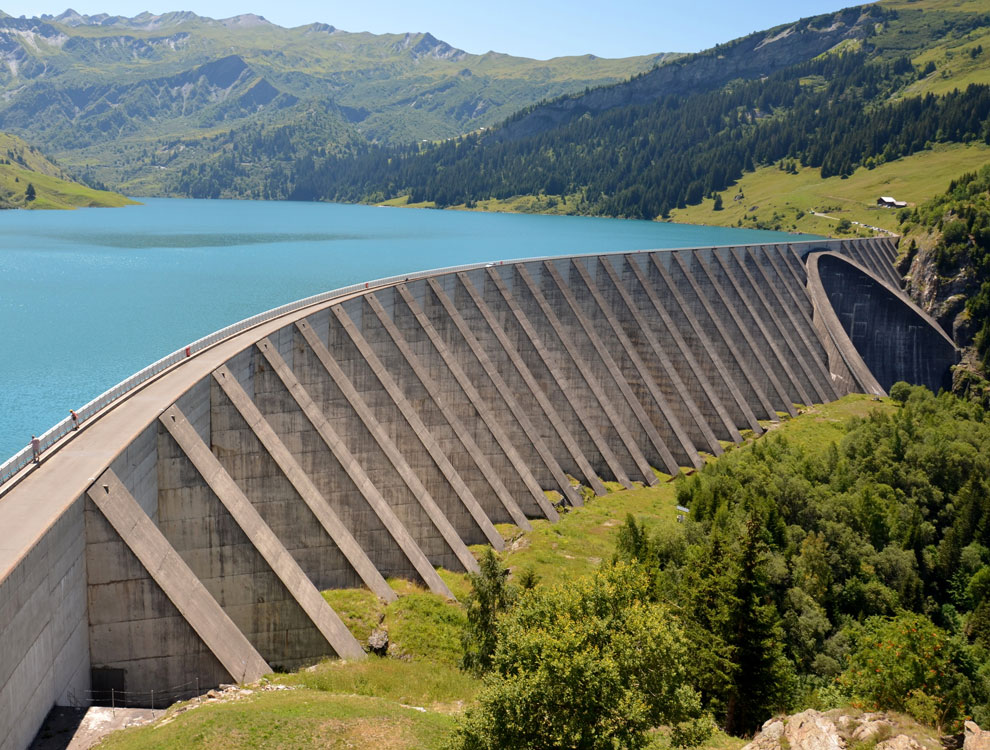

Usos en ingeniería civil

Los proyectos de ingeniería civil suelen usar estaciones totales robóticas para medir ángulos y longitudes de puentes, edificios, carreteras, vías de ferrocarril, masas de agua e infraestructura crítica. Los instrumentos de la Serie MS también se pueden usar para la monitorización de la salud estructural, el desplazamiento y la deformación.

Usos en ingeniería civil

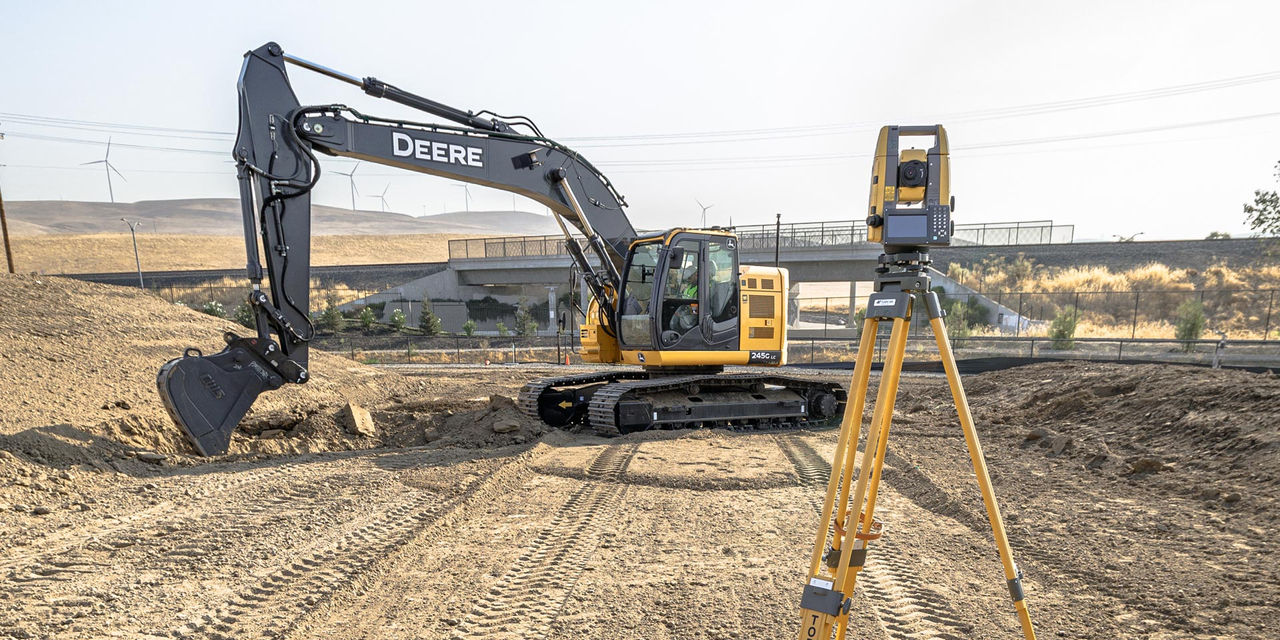

Usos en control de máquinas

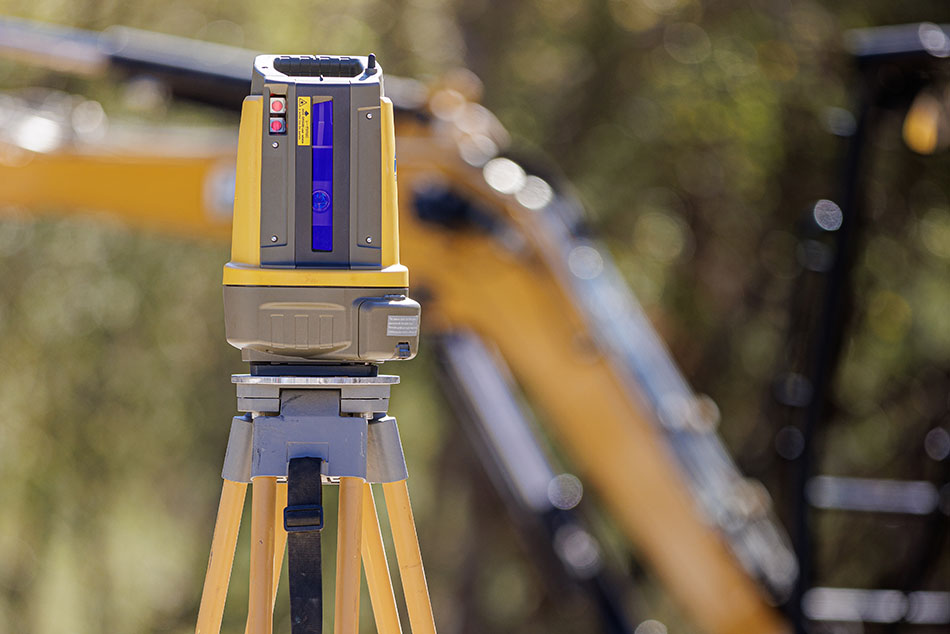

El control de máquinas de las estaciones totales o LPS (Local Positioning Systems)) se puede usar con prismas de 360 grados, montados en equipos pesados de construcción, cuando es decisivo contar con una ubicación precisa e información de la altura y los métodos de posicionamiento por vía satélite no son ideales. Los árboles frondosos, los túneles u otras condiciones de la obra en las que el cielo se obstruye son situaciones habituales en el uso de LPS.

Usos en control de máquinas

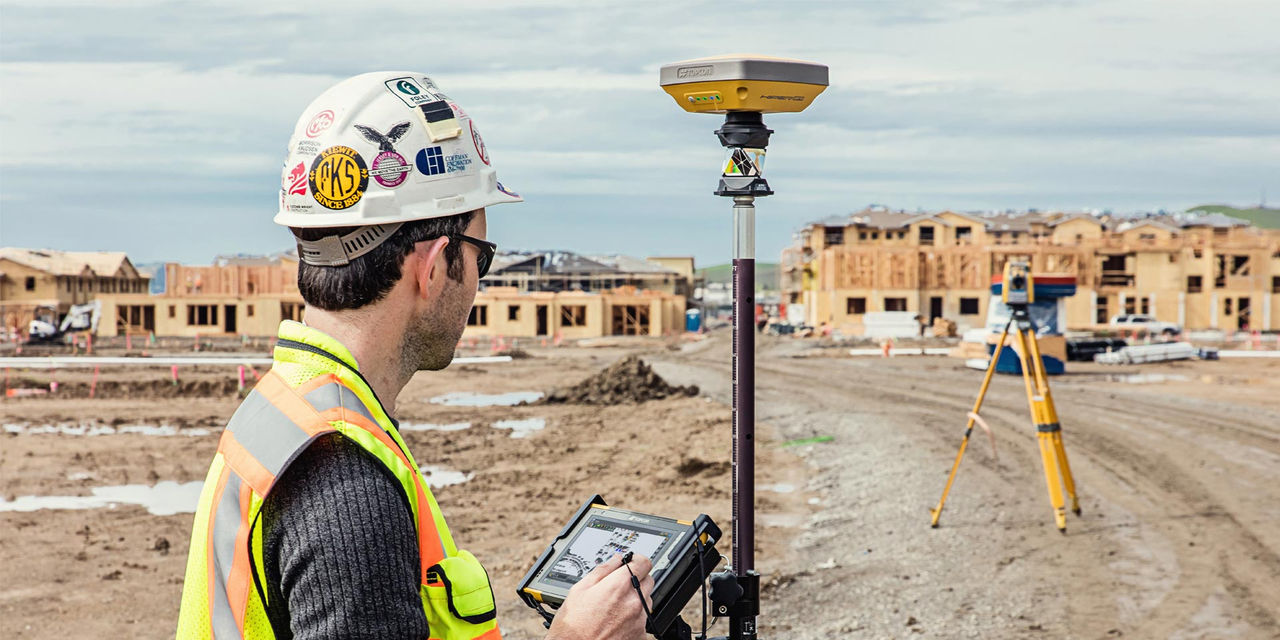

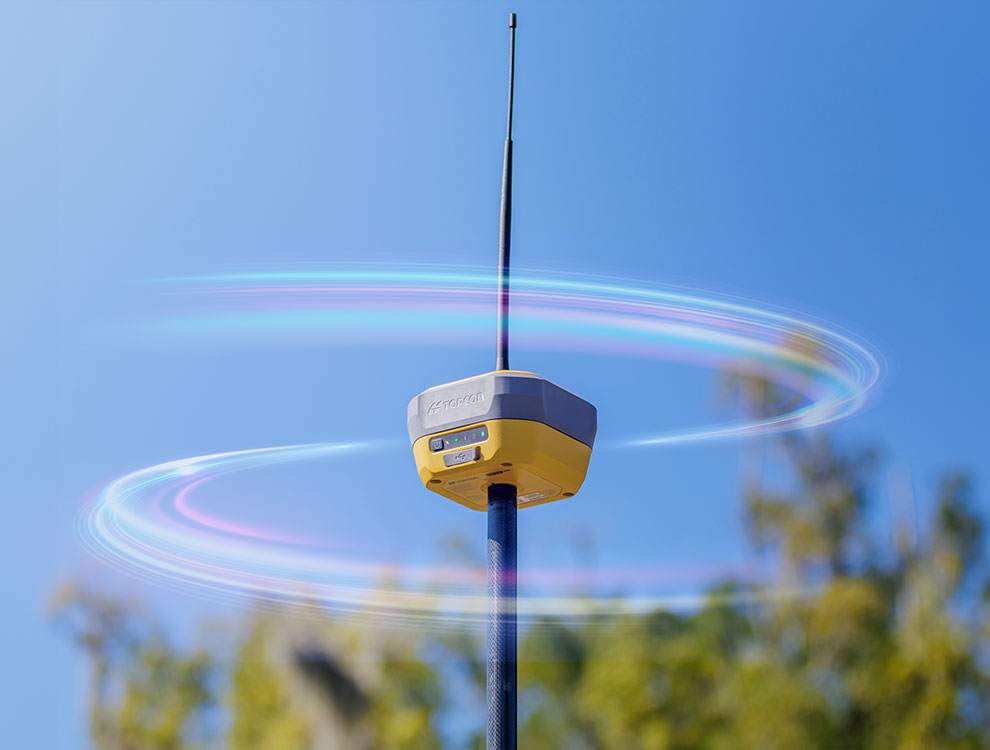

Manténgase conectado mediante la línea de visión y el GNSS/GPS

La tecnología Hybrid Positioning™ combina el posicionamiento GNSS (también denominado GPS) y las mediciones robóticas ópticas en un poste de comprobación. Finalice los proyectos de manera rápida y precisa cambiando fácilmente entre los modos de medición basados en prisma y satélite cuando pierda la línea de visión o la recepción por satélite o cuando encuentre dificultades en el lugar de trabajo.

Descargar catálogo
Manténgase conectado mediante la línea de visión y el GNSS/GPS

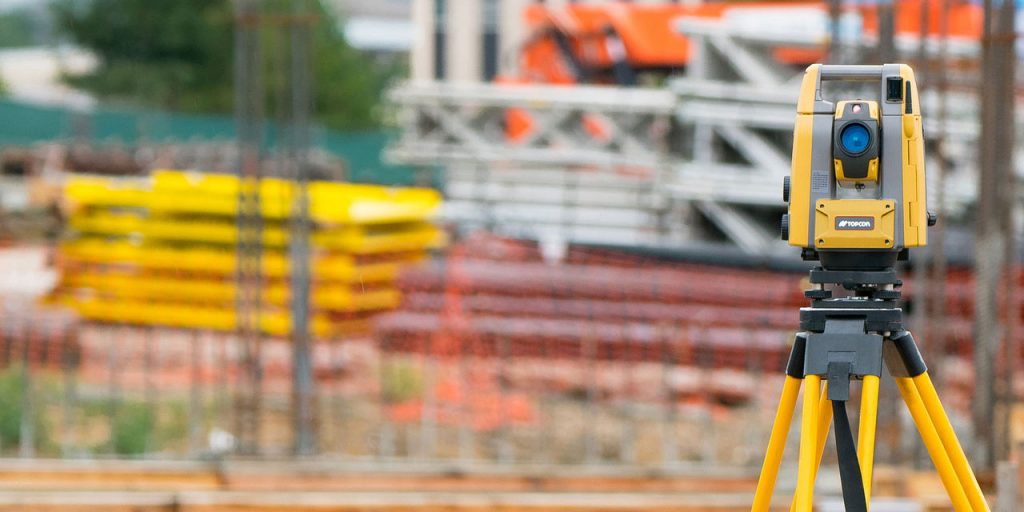

¿Qué estación total robótica es la más adecuada para su trabajo?

Las estaciones totales Serie GT, LN, GTL y MS de Topcon incluyen potentes dispositivos electrónicos de medición de distancias (EDM), duración máxima de las baterías, seguimiento de prisma avanzado, modos de comunicación por Bluetooth y Wi-Fi y memoria de gran capacidad. Asimismo, están diseñadas para usarse en condiciones difíciles y son resistentes al agua.

Elegir el equipo adecuado para su aplicación implica tener en cuenta, entre otros factores, el alcance, los requisitos de precisión, las capacidades de Hybrid Positioning y otros factores. La siguiente tabla detalla las diferencias principales en las especificaciones de la gama de estaciones totales robóticas de Topcon.

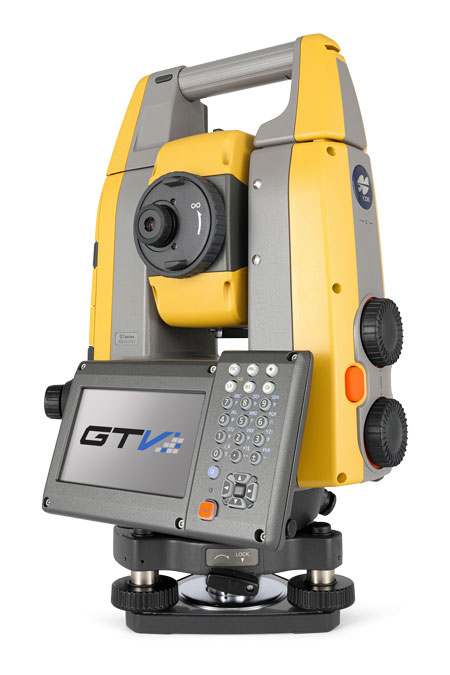

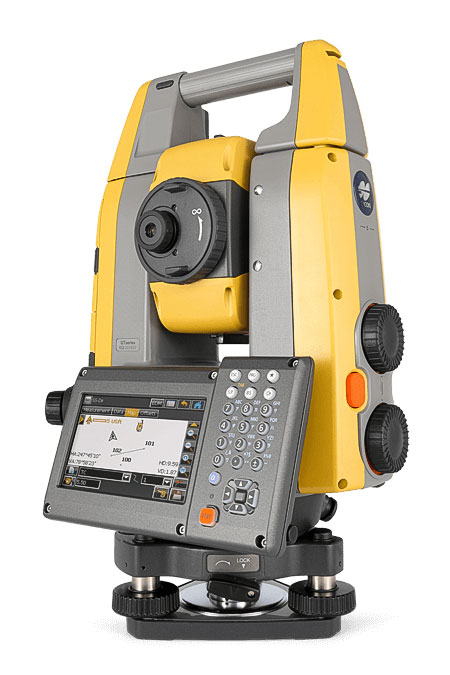

GT-1200/600

Usos ideales

Levantamiento de campo y obra, replanteo, comprobación de nivelación, demarcación, control de máquinas

Precisión de ángulo

GT-1200: 1”, 2”, 3”
GT-600: 2”, 3”, 5”

Distancia - prisma

GT-1200: 5000 m
GT-600: 4500 m

Distancia - sin prisma (sin reflector)

GT-1200: 1000 m
GT-600: 800 m

Hybrid Positioning

Sí

Configuración de un solo botón autonivelante

---

Compatibilidad con RC-5A

Sí

Protección contra polvo y agua

IP65

Plomada láser

Opcional

Más información sobre GT-1200/600
Ficha de datos de GT-1200/600

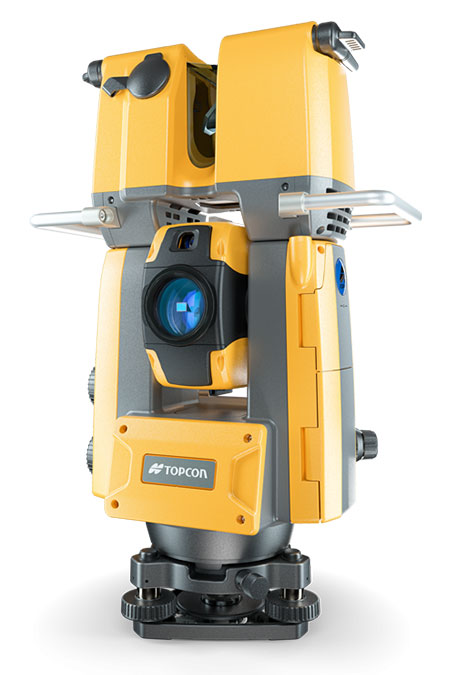

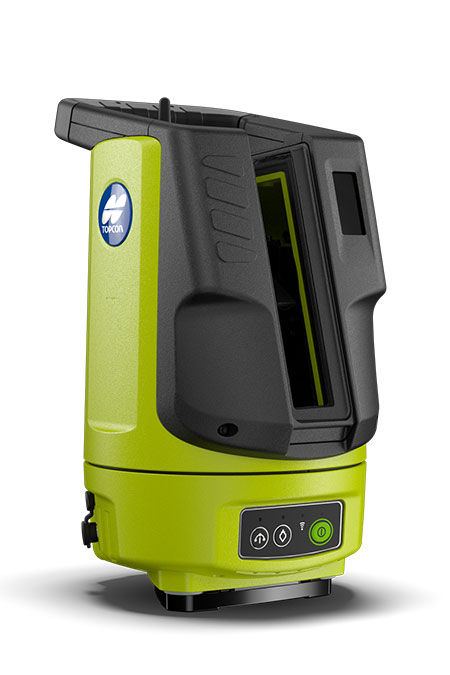

GTL-1200

Usos ideales

Verificación de construcción, escaneo, levantamiento de campo y obra, replanteo, demarcación

Precisión de ángulo

2”, 3”


Distancia - prisma

6000 m


Distancia - sin prisma (sin reflector)

1000 m


Hybrid Positioning

Sí

Configuración de un solo botón autonivelante

---

Compatibilidad con RC-5A

---

Protección contra polvo y agua

IP65

Plomada láser

Opcional

Más información sobre GTL-1200

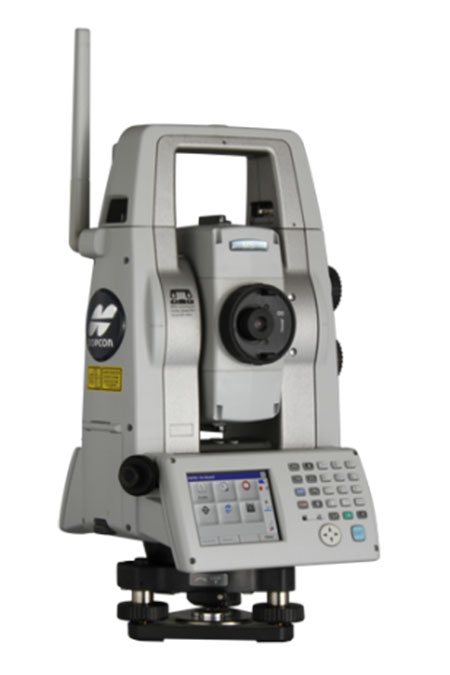

MS AXII

Usos ideales

Monitorización, levantamiento de campo y obra de alta precisión, demarcación, replanteo

Precisión de ángulo

0,5”, 1”


Distancia - prisma

3500 m


Distancia - sin prisma (sin reflector)

100-400 m
Lámina reflectante: 200 m

Hybrid Positioning

---

Configuración de un solo botón autonivelante

---

Compatibilidad con RC-5A

Sí

Protección contra polvo y agua

IP65

Plomada láser

Opcional

Más información sobre MS AXII

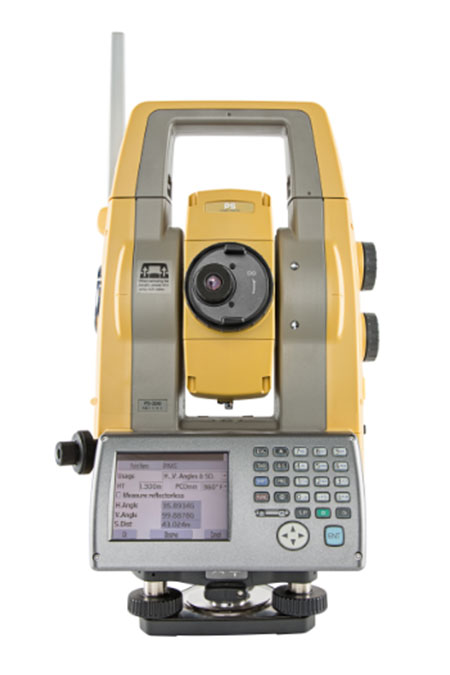

PS-200

Usos ideales

Control de máquinas



Precisión de ángulo

1”, 3”

Distancia - prisma

6000 m

Distancia - sin prisma (sin reflector)

1000 m

Hybrid Positioning

---

Configuración de un solo botón autonivelante

---

Compatibilidad con RC-5A

Sí

Protección contra polvo y agua

IP65

Plomada láser

Opcional

Más información sobre PS-200

LN-150

Usos ideales

Configuración sencilla y replanteo económico, comprobación de nivelación, control de máquinas

Precisión de ángulo

5"

Distancia - prisma

130 m

Distancia - sin prisma (sin reflector)

---

Hybrid Positioning

Sí

Configuración de un solo botón autonivelante

Sí

Compatibilidad con RC-5A

---

Protección contra polvo y agua

IP65

Plomada láser

Estándar

Más información sobre LN-150

LN-50

Usos ideales

Configuración sencilla y replanteo económico para contratistas de edificios


Precisión de ángulo

5"

Distancia - prisma

50 m

Distancia - sin prisma (sin reflector)

---

Hybrid Positioning

Sí

Configuración de un solo botón autonivelante

Sí

Compatibilidad con RC-5A

---

Protección contra polvo y agua

IP65

Plomada láser

Estándar

Más información sobre LN-50

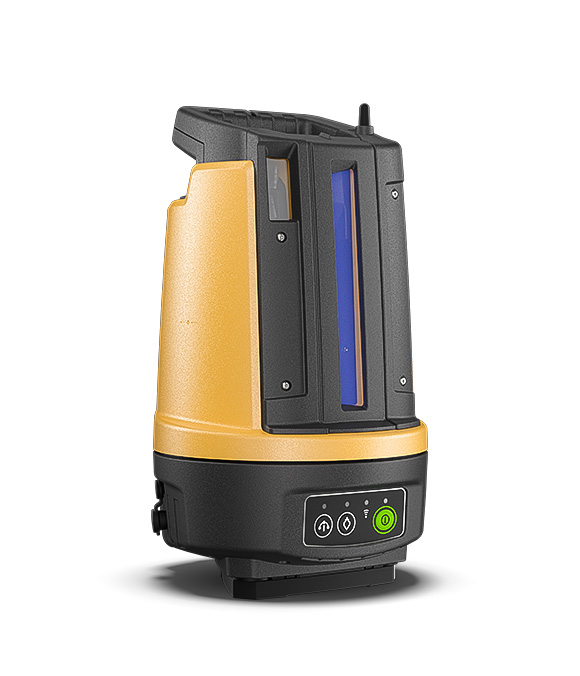

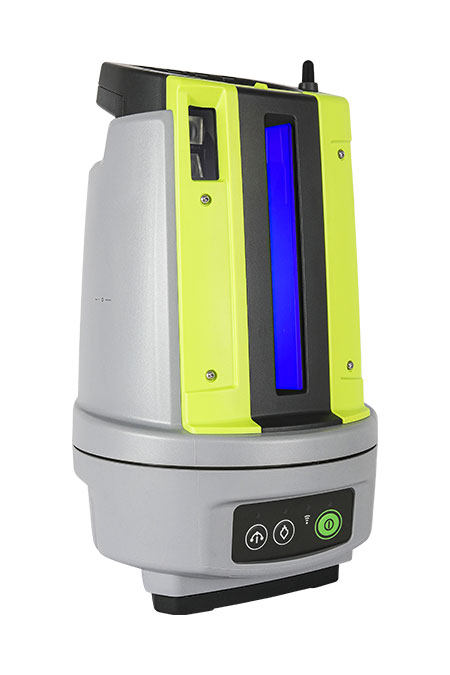

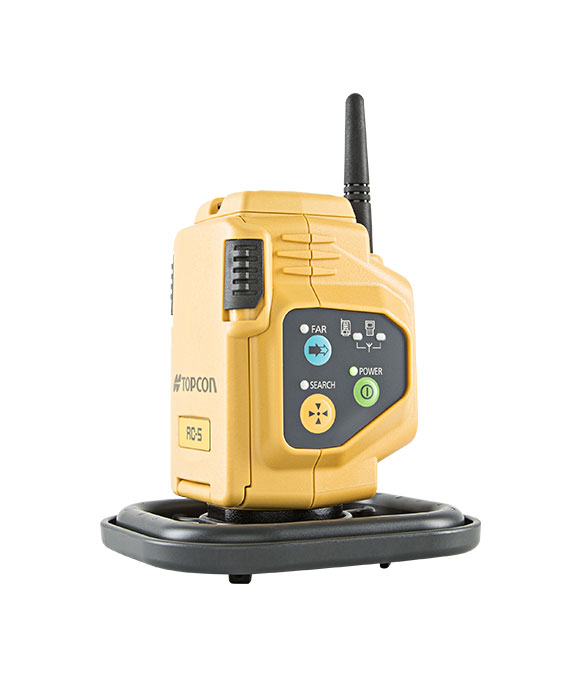

Bloquee el prisma de manera rápida y sencilla

Si ha trabajado en una obra de gran actividad, sabe que las obstrucciones a veces pueden interrumpir el bloqueo entre la estación total y el prisma montado en un poste. El proceso de restablecer este bloqueo puede causar retrasos y tiempo de inactividad.

El accesorio RC-5A le ofrece la manera más rápida y simple de volver a bloquear la conexión con el prisma cuando se ha interrumpido la línea de visión. Solo tiene que pulsar el software de campo una vez, y la estación total robótica detectará el rayo láser con forma de abanico que emite el RC-5A y volverá a bloquearse en cuestión de segundos.

  • Adquisición de prisma con un solo toque a 300 metros
  • Amplía la comunicación del instrumento a 600 metros con Longlink™
  • Clasificación IP-55 reforzada
  • 40 horas de duración de la batería
Bloquee el prisma de manera rápida y sencilla

"Sabemos que tendremos que enfrentarnos a todo tipo de problemas en el campo y que nuestros equipos de hardware y software de Topcon no serán uno de ellos”.

Garrett Spease, Topógrafo, Affinis Corp Civil Engineering
