Antenas GNSS fixas e portáteis

Redes de alta precisão

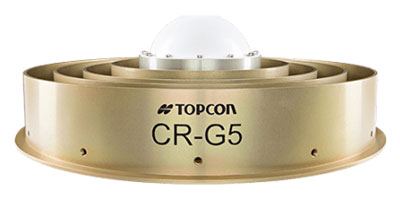

• Elemento de antena dipolo convexa vertical TA-5
• Plano de terra choke ring
• Uma opção de filtro de cavidade que proporciona mitigação adicional para interferência de banda próxima

1230±70 MHz
(L5, E5B, E3, L2, G2, E4, E6)

1565±50 MHz
(E2, L1, E1, G1, OmniStar, SBAS, CDGPS)

43 dB

-50 °C a +85 °C

Antena sem proteção contra neve
Domo: 380 mm (P) x 155,5 mm (A)
Domo antineve: 380 mm (P) x 292 mm (A)
Domo SCIGN : 415 mm (P) x 287  mm (A)

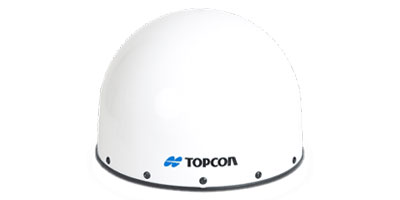

Redes de alta precisão

• Elemento de antena dipolo convexa vertical TA-5
• Plano de terra de impedância convexa semi-hemisférica
• Perda de sinal mínima ao horizonte

1230 MHz±70 MHz

1565 MHz±50 MHz

43 dB

-50 °C a +85 °C

Antena: P: 15” (380 mm) A: 10,3” (262 mm)
Domo: P: 15” (380 mm) A: 11,5” (292 mm)
Domo SCIGN: P: 16,3” (415 mm) A: 11,3” (287 mm)

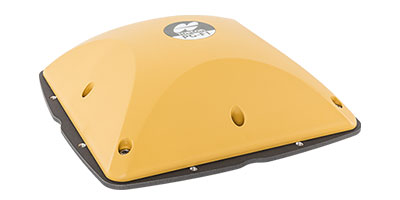

Topografia e construção

• Plano de terra destacável para portabilidade adicional
• Robusto, leve
• Combina com receptores GNSS modulares e portáteis da Topcon para trabalho de campo em rover típico

1230 ± 70 MHz
(L5, E5A, E5B, E3, L2, G2, E4, E6)

1565 ± 50 MHz
(E2, L1, E1, G1, SBAS)

35 dB

-50 °C a +85 °C

141,6 x 67,3 x 141,6 mm

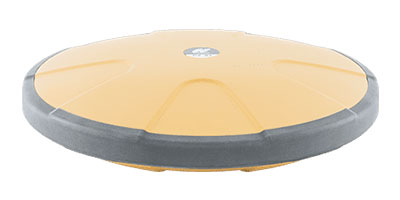

• Antena geodésica portátil
• Redução de múltiplos caminhos
• Rastreamento de sinais de visão completa e econômico

1230±70 MHz
(E5a, L5, E5b, G3, B2, E3, L2, G2, E4, B3, E6)

1570±40 MHz
(E2, B1, L1, B1-2, E1, G1, SBAS)

35 dB

-40 °C a +85 °C

298 x 75 mm
