Vaste en draagbare GNSS-antennes

Ultranauwkeurig netwerken

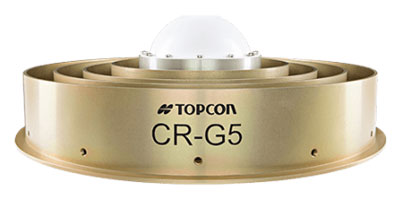

• TA-5 verticaal convex dipool antenne-element
• Choke-ring met aardingsvlak
• Een optionele holtefilter met aanvullende verlaging voor near-band jamming

1230±70 MHz
(L5, E5B, E3, L2, G2, E4, E6)

1565±50 MHz
(E2, L1, E1, G1, OmniStar, SBAS, CDGPS)

43 dB

-50 °C tot +85 °C

Antenna zonder anti-sneeuw
koepel: 380 mm (D) x 155,5 mm (H)
Anti-sneeuwkoepel: 380 mm (D) x 292 mm (H)
SCIGN-koepel: 415 mm (D) x 287 mm (H)

Ultranauwkeurig netwerken

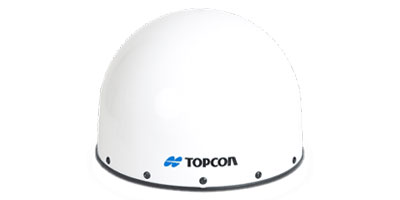

• TA-5 verticaal convex dipool antenne-element
• Semi-hemisferische bol aardingsvlak voor impedantie
• Minimaal signaalverlies naar de horizon

1230 MHz±70 MHz

1565 MHz±50 MHz

43 dB

-50 °C tot +85 °C

Antenne: D: 15” (380 mm) H: 10,3” (262 mm)

Koepel: D: 15” (380 mm) H: 11,5” (292 mm)
SCIGN-koepel: D: 16,3” (415 mm) H: 11,3” (287 mm)

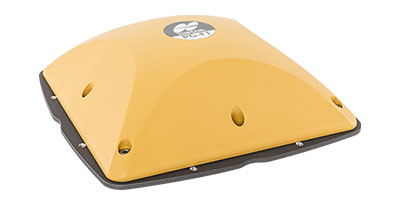

Landmeting en constructie

• Verwijderbaar aardingsvlak om nog makkelijker mee te nemen
• Robuust, lichtgewicht
• Kan worden gebruikt met Topcon modulaire- en handheld GNSS-ontvangers voor typische werkzaamheden op de bouwlocatie

1230 ± 70 MHz
(L5, E5A, E5B, E3, L2, G2, E4, E6)

1565 ± 50 MHz
(E2, L1, E1, G1, SBAS)

35 dB

-50 °C tot +85 °C

141,6 x 67,3 x 141,6 mm

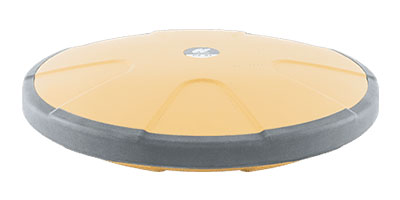

Budgetgevoelige basisrovers, geodetische campagnes

• Meeneembare geodetische antenne
• Multipath reductie
• Economische all-in-view signaaltracking

1230±70 MHz
(E5a, L5, E5b, G3, B2, E3, L2, G2, E4, B3, E6)

1570±40 MHz
(E2, B1, L1, B1-2, E1, G1, SBAS)

35 dB

-40 °C tot +85 °C

298 x 75 mm
